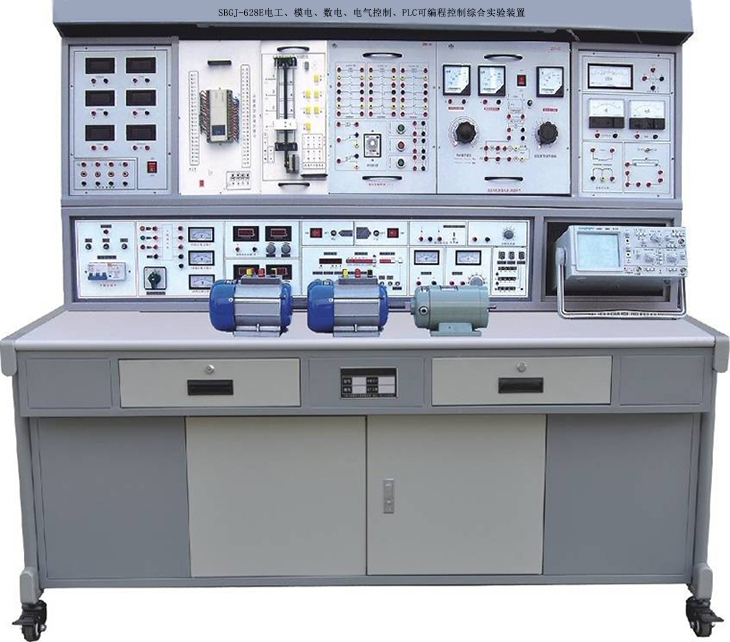

SBGJ-628E电工模电数电、电气控制PLC可编程控制综合实验装置

一、产品的特点:

电工、模电、数电、电气控制、PLC可编程控制综合实验装置具有较完善的安全保护措施,较齐全的功能。电工、电气控制、PLC可编程控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。

三、实验台、实验屏和实验操作桌结构及功能:

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A:单、三相可调交流电源,提供三相0380V连续可调的交流电源,同时可得至0250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)

B:低压交流电压324V分七档可调,最大输出电流1.5A,电流表指示。

C:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D:双路稳流稳压电源,二路输出电压均为030V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<102,负载稳定度<102,纹波电压: <5mV

E:单相交流市电输出,供用户自备设备使用。

1.2功率输出函数发生器:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

1.3单次脉冲:每次可输出一对正负脉冲。

1.4音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.5七段译码器:3组七段译码器及对应译码显示数码管。

1.6绝缘电阻:>5MΩ

1.7漏电保护:漏电动作电流≤30MA

2、实验屏:

2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA

2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA

2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA

2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA

2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA

2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA

2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表:外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器:100W220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、构成与配备:

1)构成:实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格:160×70×172cm

1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台:由电源、信号源、安全保护装置构成。

3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱:

ZSB-01 电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。

ZSB-02 由常用分立元件,RC选频网络测定单元组成。

ZSB-03 三相负载

ZSB-04 继电控制一单元

ZSB-05 继电控制二单元

ZSB-06 继电控制三单元

ZSB-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。

ZSB-09 PLC主机及转换接口、开关:主机为三菱FX1N-40mR,随机配置仿真教学软件一套、工控组态软一套

PLC模拟演示实验挂箱模块:

1PLC001 交通信号灯PLC自动控制实验挂箱

2PLC002 搅拌器的PLC自动控制实验挂箱

3 PLC003 LED数码管显示PLC自动控制实验挂箱(实物)

4PLC004 四层电梯的PLC自动控制实验挂箱 (实物)

5PLC005 加工中心刀具库选择控制实验挂箱(实物)

6PLC006 艺术彩灯造型的PLC控制实验挂箱

7PLC007 电机的自动控制实验挂箱(实物)

8PLC008 步进电机的PLC控制实验挂箱(实物)

9PLC009 模拟电视发射塔实验挂箱

10PLC010 自动送料装车系统实验挂箱

11PLC011 自动售货机实验挂箱

12PLC012 自动成型系统实验挂箱

13PLC013 水塔自动供水系统实验挂箱

14PLC014 邮件自动分拣系统实验挂箱

15PLC015 自动洗衣机系统实验挂箱

16PLC016 电镀系统实验挂箱

17)基础实验挂箱

ZSB-10 数电、模电九孔万能实验电路板一、二单元:电路板进口由ABS注塑而成,背面装有压铸而 成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。

ZSB-11多媒体智能型实验管理器挂箱

<A>技术独家全国首创,拥有国家专利,实现了教育界的一种突破。

1、采用专用处理器技术与配套的工业控制技术。

2、高清晰液晶显示屏,图像与文字显示真实,中文菜单操作界面,人机交互友好。

3、操作按键直观,操作简单快捷。

4、可以不连接电脑进行脱机考核,老师与学生有独立界面,老师通过密码进入教师界面出题,学生在普通界面答题。

5、任何一个学生机可做为老师机控制网络设备,实现了没有计算机也可集中控制整个网络设备

6、设备的试题可根据要求进行编辑。

7、可设定该装置的任意一处电路的线路故障现象。

8、可调整故障设置点的数量和类型。

9、设备的故障设置装置组成局域网后,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。

<B>与网络型多媒体管理器系统对接后可实现以下功能:

1、可以任意控制每个设备的学生操作允许与否。

2、可任意编辑试题、试题存盘,任意设置答题限时时间。

3、可对班级学生的成绩进行统计,形成班级成绩报表。

4、可设置系统登陆密码。

5、能随时收卷、阅卷,能对学生的考试情况和考试成绩进行统计,帮助教师准确、全面地了解学生对各课程内容的掌握情况。

6、多媒体功能:可以实时同步播放、演示教师台的专用 教学软件、教学课件等,提高了学习的效率。可以选配特制功率扬声器,使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。

7、教师台选配图像采集装置,学生在自己的教学设备上可以看到老师的真实的操作步骤,也可以调整观察角度,改变了传统的受人数限制、受角度限制的教学方式。

2)器材配备(12)

2180W三相电动机,1100W直流电动机,1MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线, 1套工具,2张学生凳。

31套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等透明创新模块(元件已装在单元盒内),创新实验元件模块盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构、维修拆装方便。

4)用户自备器材:示波器(型号不限),功率表,滑线变阻器,毫伏表。

四、多媒体示教控制台:

1、产品概述:

该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计,分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分,配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备,可对学生系统进行电源控制,计算机网络控制、工控设备网络控制等。

2、技术参数:

工作电源:三相五线 380V±5 50Hz

安全保护:漏电保护(动作电流≤50mA),过流保护

规格尺寸:2400×800×780mm

额定功率:<11KW12台为例)

环境温度:-10℃ 40 ℃

相对湿度:<85%

设备重量:100Kg

3、产品结构:

桌身部分:采用国家甲级环保型16mm厚三聚氰胺板材,所有截面用PVC塑胶热熔胶封边,整体设计为多功能组合式应用。可放置各种多媒体器材:视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。

桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。

实训屏部分:采用优质钢板斜面设计精加工,面板采用优质铝板,彩色丝印工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。

无线电源遥控部分:

"电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一套"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态;对实训室30台实验设备的电源开关无线控制。配有上位机软件,可通过电脑对实验设备的电源开关进行控制。

上位机软件功能

1.串口扫描检测

2.通过串口发送工作台工作命令

3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示

4.能控制最多128工作台

5.开关工作台操作时间显示

4、电工、模电、数电、电气控制、PLC可编程控制综合实验装置基本配置:

N0

配置名称

型号

规格(长×宽×高)

单位

数量

备注

一、组合式多媒体示教台配置:

1

组合式多功能示教台

JDSJ-1

2400×800×780mm

1



2

无线遥控电源控制系统

JD-10



1



3

高级五轮转椅





1



二、多媒体设备配置:

4

功放机





1



5

音箱





2



6

无线话筒

领夹式



2



7

座式话筒





1



8

计算机系统



P4级系统,19寸液晶显示器

1



9

多媒体投影机

VT系列

2500流明

1



10

玻璃珠银幕

电动120

120

1



11

电工电子电拖及自动控制技能鉴定仿真软件





1



五、电工、模电、数电、电气控制、PLC可编程控制综合实验设备配置清单(以30座为例)

NO

配置名称

型号规格

单位

数量

备注

1

多媒体示教控制台



1



2

实验屏



15



3

实验桌



15



4

学生凳



30



5

实训挂箱

ZSB-01直流实验电路组成

15



ZSB-02常用分立元件/RC选频网络测定单元

15



ZSB-03三相负载

15



ZSB-04继电控制一单元

15



ZSB-05继电控制二单元

15



ZSB-05继电控制三单元

15



ZSB-07 直流电机实验装置

15

提供实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。

ZSB-09  PLC主机及转换接口、开关

15

主机为三菱FX1N-40mR,随机配置仿真教学软件一套、工控组态软件一套

PLC模拟演示实验挂箱模块

15

见表一

ZSB-10  数电、模电九孔万能实验电路板

30

电路板进口由ABS注塑而成,背面装有压铸而   成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。

ZSB-11多媒体智能型实验管理器挂箱

15



6

模电数电创新实验透明模块



15

见表二

7

交流电机

380V/180W

30



8

直流电机

220V/100W

15



9

绝缘皮



15



10

实验专用导线



15

红、黄、绿、兰、黑各10

11

工具



15



1

螺丝刀

小十字

15



2

螺丝刀

大十字

15



3

螺丝刀

小一字

15



4

螺丝刀

大一字

15



5

剥线钳



15



6

尖觜钳



15



7

万用表

MF-47

15



8

数字万用表

DT890B+

15



9

电 烙 铁









10

烙 铁 架









表一PLC模拟演示实验挂箱模块(每套)







交通信号灯PLC自动控制实验单元

1



搅拌器的PLC自动控制实验单元

1



LED数码管显示PLC自动控制实验单元(实物)

1



四层电梯的PLC自动控制实验单元(实物

1



加工中心刀具库选择控制实验单元(实物)

1



艺术彩灯造型的PLC控制实验单元

1



电机的自动控制实验单元(实物)

1



步进电机的PLC控制实验单元(实物

1



模拟电视发射塔实验单元

1



自动送料装车系统实验单元

1



自动售货机实验单元

1



自动成型系统实验单元

1



水塔自动供水系统实验单元

1



邮件自动分拣系统实验单元

1



自动洗衣机系统实验单元

1



电镀系统实验单元

1



基础实验单元

1



表二模电数电创新实验透明模块配置清单(每套)

模电数电创新实验透明模块名 称



数量





4Ω

1

2W



5.1Ω

2

2W



8Ω

1

2W



10Ω

1

2W



16Ω

1

2W



20Ω

1

1W



30Ω

1

1W



51Ω

2

1W



75Ω

1

1W



100Ω

2

1/8W



120Ω

1

1/8W



150Ω

1

1/8W



200Ω

1

1/8W



240Ω

1

1/8W



300Ω

2

1/8W



330Ω

1

1/8W



470Ω

1

1/8W



510Ω

2

1/8W



620Ω

1

1/8W



650Ω

1

1/8W



1K

2

1/8W



1.5K

1

1/8W



2K

2

1/8W



2.4K

2

1/8W



2.7K

1

1/8W



3K

2

1/8W



3.3K

1

1/8W



3.9K

1

1/8W



4.3K

1

1/8W



4.7K

2

1/8W



5.1K

3

1/8W



6.8K

2

1/8W



7.5K

1

1/8W



9.1K

1

1/8W



10K

5

1/8W



13K

2

1/8W



15K

1

1/8W



20K

2

1/8W



30K

1

1/8W



36K

1

/8W



39K

1

1/8W



47K

1

1/8W



51K

1

1/8W



68K

1

1/8W



100K

2

1/8W



150K

1

1/8W



200K

2

1/8W



300K

1

1/8W



470K

1

1/8W



510K

1

1/8W



1M

1

1/8W

电 位 器

470Ω

1

1/2W

电 位 器

1K

2

1/2W

电 位 器

4.7K

1

1/2W

电 位 器

10K

1

1/2W

电 位 器

47K

1

1/2W

电 位 器

100K

1

1/2W

电 位 器

470K

2

1/2W

电 位 器

1M

1

1/2W

电解电容

0.1µF

1

16V

电解电容

4.7µF

1

16V

电解电容

10µF

3

16V

电解电容

33µF

1

16V

电解电容

47µF

2

25V

电解电容

100µF

3

35V

电解电容

220µF

1

35V

电解电容

470µF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

4700P

1

63V

瓷片电容

0.01µF

3

63V

瓷片电容

0.1µF

2

63V

瓷片电容

0.47µF

1

63V

瓷片电容

1µF

1

250V

瓷片电容

2µF

1

250V

音频输入变压器



1



音频输出变压器



1



变 压 器

220/6V.6V.24V

1

8W



8Ω

1





390UH

1



二 极 管

4007

4



二 极 管

2AP9

1



发光二极管



2



稳压二极管

2CW54

2



稳压二极管

2CW76

1



光敏二极管



1





10M

1



场效应管

3DJ6

1



单 结 管

BT33

1



晶 闸 管

KP1

1



三 极 管

3DG6

2



三 极 管

3DG12

2



三 极 管

3AX31

1



三 极 管

3DA1

1



三端稳压

7805

1



指示灯(信号灯)



1

12V





2





8Ω/0.2W

1



继 电 器

6V

1



电平开关和逻辑电平指示



2

16

集 成 座

14

4



集 成 座

16

2



集 成 座

20

1



集 成 座

28

1



互感线圈



1



集成运放

UA741

2



定时器

NE555

1



功率放大器

LA4101

1



数模转换器

DAC0832

1



模数转换器

ADC0809

1



TTL与非门

74LS00

1



TTL集电极开路与非门

74LS03

1



TTL非门

74LS04

1



TTL与门

74LS08

1



TTL三输入与门

74LS11

2



TTL四输入与非门

74LS20

1



TTL或门

74LS32

1



TTL触发器

74LS74

2



TTL异或门

74LS86

1



JK触发器

74LS112

1



缓冲器

74LS125

1



译码器

74LS138

2



数据选择器

74LS153

1



计数器

74LS160

2



计数器

74LS161

1



D触发器

74LS175

1



加减计数器

74LS192

2



移位寄存器

74LS194

1



计数器

74LS196

3



CMOS与非门

CD4011

1



条形磁铁



1



铁棒



1



六、创新实验内容:

1)电工实验部分

1.常用电工仪表的使用

2.线性元件与非线性元件的伏安特性

3.直流电路电压与电位的研究

4.基尔霍夫定律的验证

5.迭加原理与互易定理的验证

6.代文宁定理与诺顿定理的验证

7.电压源与电流源的等效变换

8.受控源的研究

9.一阶电路的响应

10.二阶电路的响应

11.研究LC元件在直流电路和交流电路中的特性

12.交流电路参数的测量

13.正弦交流电路RLC元件的特性

14RLRC串联电路实验

15RLC串联谐振电路

16.日光灯电路连接

17.改善功率因数实验

18.互感的测量

19.三相电路及功率的测量

20R-C选频网络实验

21.二端口网络的研究

22.单相变压器实验

23.三相异步电动机的使用与起动

24.三相异步电动机的正、反转

25.三相异步电动机的Y-△起动

26.三相异步电动机的顺序控制

27.三相异步电动机的能耗制动

2)模拟部分实验

1.二极管的正、反相特性

2.晶体三极管的输入、输出特性

3.晶体管共射极单管放大器

4.两级阻容耦合放大电路

5.负反馈对放大器性能的影响

6.场效应管放大器

7.差动放大电路

8.运算放大器指标测试

9.集成运算放大器的基本应用 (多种模拟运算电路)

10.集成运算放大器非线性应用(多种波形发生器)

11.变压器耦合推挽功率放大器

120TL功率放大器

13.集成功率放大器

14.单相桥式整流电路

15.串联型晶体管直流稳压电源(设计性实验)

16.集成直流稳压电源

17.单结晶体管特性

18.单结晶体管触发电路

19.晶闸管简单测试

20.晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l.电压负反馈偏置电路

2.分压式电流负反馈偏置电路

3.用二极管稳定工作点

4.共基极放大电路

5.共集电极放大电路

6.共源极基本放大电路

7.场效应管共漏极电路

8.场效应管共栅极电路

9.单管阻容放大电路

10.变压器耦合放大电路

11.甲类功率放大电路

12.串联电流负反馈电路

13.串联电压负反馈电路

14.并联电压负反馈电路

15.并联电流负反馈电路

16.共基共射极放大电路

17.自举射极输出电路

18NPNPNP直接耦合放大电路

19.用负反馈消除自激振荡

20.晶体管开关作用

21.变压器反馈式振荡电路

22.电容三点式振荡电路

23.电感三点式振荡电路

24.差动放大电路的基本形式

25.长尾式差动放大电路

26.双电源长尾式差动放大电路

27.运放用作交流比例放大

28.反相输入保护措施

29.同相输入保护措施

30.电源极性错接的保护

31RC高通电路

32.利用三极管来保护器件

33.差动输入运算电路

34.快速积分电路

35.模拟一阶微分方程电路

36.模拟二阶微分方程电路

37.基本对数运算电路

38.实用微分电路

39.反对数放大基本电路

40.简单的过零比较电路

41.利用二级管作为上限检测幅度选择电路

42.下限幅度选择电路

43RC无源网络的低通滤波电路

44.同相输入一阶低通滤波电路

45.反相输入一阶低通滤波电路

46.简单的二阶RC滤波电路

47.典型二阶RC有源低通滤波电路

48.典型二阶高通有源滤波电路

49.基本带通滤波电路

50.典型带通滤波电路

51.矩型波振荡电路

52.宽度可调的矩形波发生器

53.幅频可调的锯齿波发生器

54.单相半波整流电路

55.单相全波整流电路

56.电容滤波电路

57.电容滤波带电阻负载

58RC滤波电路

59.基本LC滤波电路

60.二倍压整流电路

61.三倍压整流电路

62.基本稳压电路

63.基本调整管稳压电路6

64.具有放大环节的稳压电路

65.单相半波可控硅整流

66.电子调压电路

67.电子催眠器一一趣味性实验一

68.电子门铃电路一一趣味性实验二

69.电子报警电路一一趣味性实验三

3)数字部分实验

lTTL集成逻辑门的参数测试

2CM0S逻辑门的参数测试

3TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实验

6.全加器电路实验

7RS触发器实验

8D触发器实验

9JK触发器实验

10T触发器实验

11JK型触发器转换成D触发器

12D型触发器转换成JK触发器

13.计数器实验

14MSI移位寄存器及其应用

15.译码器及其变换方式

16MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25CM0S集成A/DD/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

4)电气控制部分实验

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过载保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15QX3-13Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

25.直流电机启动

26.直流电机的调速

27.直流电机的反转

28.直流电机制动实验

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。

5PLC可编程控制部分:

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

4.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.交通信号灯PLC自动控制实验

8.搅拌器的PLC自动控制实验

9LED数码官显示PLC自动控制实验(实物)

10.四层电梯的PLC自动控制实验(实物)

11.加工中心刀具库选择控制实验(实物)

12.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验 (实物)

14.步进电机的PLC控制(实物)

15.模拟电视发射塔实验实验

16.自动送料装车系统控制实验

17.自动售货机实验

18.自动成型实验

20.邮件自动分拣实验

19.水塔自动供水控制系统实验

21.自动洗衣机控制系统模拟实验

22.电镀过程控制实验

6PLC综合实验部分

1PLC控制三相电动机动机启动停止

2PLC控制三相异步电动机正转、反转

3PLC控制三异步电动机顺序启动

4PLC控制三相异步电动机往返运动

5PLC控制三相异步电动机Y/△启动



电子线路综合实验实训装置

高级维修电工实训考核装置

电气控制技术实训考核装置

数电实验室设备、模电实验室设备、电工电路实验室设备

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

电工技术基础实训室、电工基本技能实训室

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

高压电工特种作业安全技术实际操作建设方案

低压电工特种作业安全技术实际操作建设方案

低压电工智能考核装置,特种作业电工实训动力考核专用设备

低压电工实操考试照明考核柜

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

电工电子电气实验室

电子工艺焊接装配实训室

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

煤业机电技能工作室创建方案

液压与气压传动原理及应用

网孔板电气装配实验室设备

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

维修电工综合实训室、维修电工实训装备建设方案

电子电工实训室建设方案

变频调速与运输分流控制装置

伺服驱动与开闭环控制装置

机械手上下料控制装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

数控机床电气维修实训室设备,车床铣床电气技能实训室设备

电气自动化技术专业设备

《电力系统微机保护》微机保护实验室

电力系统继电保护实验室、继电保护实验室、电力系统继电保护及自动装置

透明液压传动与PLC实训装置

维修电工基本技能,室内线路的安装,电动机的维护与检修技能,变压器的维护及检修技能。电子电路的安装 、调试与维修

现代物流仓储自动化实验系统

电气线路安装实训装置

风光互补发电实训装置

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

除湿机电气控制系统实训台

全工况多功能型除湿系统实训装置

电气控制技术实训室《工业自动化控制》

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装与维修实训室、电气安装综合实训室

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

机电综合实训系统(S7-1200)

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子装配生产流水线装置,电子工艺焊接装配生产线

现代电工技术实训考核装置(柜式、双面型)

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统实验室、发电厂与电力系统实训室

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电气工程及其自动化专业建设规划

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电工实训考核装置

光伏实训模拟装置、光伏智能发电训练台、风力发电实验台、太阳能热水系统、风光互补实验台

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电路分析与电力电子技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

楼宇消防自动化系统综合实训室,消防实训室参考方案

加工制造类实训室、机电类实训室设备、机械基础实训室、装配工艺实训台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电子电工实训室_电子技术实训装置_创新人才实训

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子工艺实训室建设方案

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

光机电一体化实训室,电气自动化创新实践室

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

液压传动实训台,选上海硕博科教设备

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

充电桩(站)及监控实训系统、新能源汽车充电桩

液压同步油缸,单向阀,先导式溢流阀,通电磁换向阀

液压元件拆装综合实训装置

传感器实训室,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

新能源汽车交直流充电桩综合实训台

安全用电基础知识 、安全用电实训装置

现代制冷与空调系统实训考核装置,应用型人才的理想实训设备

新能源汽车实训室设备建设标准,电动汽车教学设备服务产教融合协同发展

智能楼宇系统实训装置依据智能建筑行业的发展

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

汽车与交通工程设备、电气与电子工程设备、动力与机械工程设备、仪器仪表工程设备

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

通用智能型电工、电子实验室

电子产品装配与调试生产线

多功能物料分拣实训系统

楼宇供配电系统实训装置(LON总线型)

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

液压元件拆卸与装配试验台

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

单片机开发应用技术实验系统

电工实训考核装置简介,电气装配实训台注意事项

传感器及检测技术实验室是按照应用型人才培养教育

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

电工测量仪表的使用

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

电工实训室、电工实训、电机电气控制

电工基础试验台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

SBX-18A通用电力拖动实验室成套设备

SBX-18B通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

SBGDG-188C智能型电工、电子、电力拖动综合实验装置

SBGDG-188D智能型电工、电子、电力拖动综合实验装置(带PLC实验)

SBGDG-188E智能型电工、电子/电拖、PLC、单片机综合实验装置

SBGDG-188F智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

SBDQ-890型电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气控制实训装置

高性能电工技术实训台

高级电工技术实验台

高性能电工电拖实验装置

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

仪表及照明电路实训考核装置(柜式、两面双组型)

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

网络型PLC变频调速电工实训考核装置、网络型PLC高级电工综合实训考核装置

高级电工、电拖、PLC实训考核装置

机床电气与PLC实验室,可编程控制器实验

电气安装与维修实训考核装置,硕博科教值得信赖

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

SBJSD-790D电子技术综合实训考核装置

SBJSD-790E电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

SBGYD-01A电子工艺实训考核装置、SBGYD-01E电子工艺实训考核装置

SBGYD-01C电子工艺综合实训装置

SBGYD-01E-Y型电子工艺实训考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

通用电工电子实验室成套设备报价

电测仪表工培训考核装置

SBGYP-01A高压配电操作实训室设备

SBDPD-01A低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

10KV/400V高低压配电操作实训室设备

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

SBDLB-0C型电力系统自动化实训平台

SBCAYD-1型农村家用供电线路装调实训装置

SBDJK-04电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置综合实验系统

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

SB-528模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

SB-528电工实验台

模电.数电实验台

SB-528电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

SB-528电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电力电子电气自动控制技术实训装置

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电力自动化及继电保护实验装置

现代电力电子器件实验箱

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

SBDQ-01A型电机及电气技术实验装置

电气动力设备安装调试技能实训装置

SBDQ-01C型电机及电气技术实验装置

电气操控技术实训室装备

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电工电子实训装置,提高电工装配专业技能,为就业打下基础

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

021-61482202 021-61482206
