[产品型号]:SBCX-C [产品名称]:封闭功率流式齿轮传动效率实验台 [价     格]: [在线客服]:

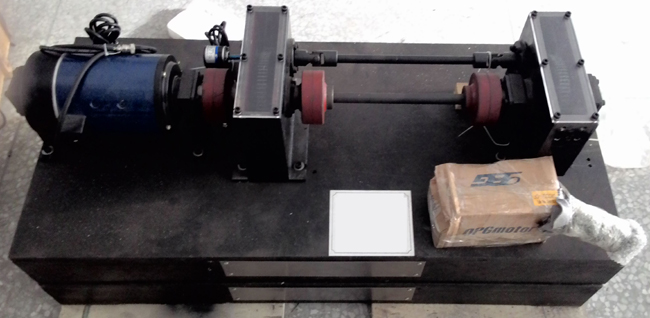

SBCX-C型封闭功率流式齿轮传动效率实验台



封闭功率流式齿轮实验台,采用悬挂式齿轮箱不停机加载方式,加载方便、操作简单安全、耗能少。在数据处理方面,既可直接抄录数据手工计算,也可以和计算机接口组成具有数据采集处理,结果曲线显示,信息储存、打印输出等多种功能的自动化处理系统。该系统具有体积小、重量轻、电机一体化相结合等特点。


一、实验目的:
1、了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的

方法。
2
、通过改变载荷,测出不同载荷下的传动效率和功率。输出T1-T9关系曲线

ηT9曲线。其中T1为轮系输入扭矩(即电机输出扭矩),T9为封

闭扭矩(也即载荷扭矩)。η为齿轮传动效率。
3
、具有网络通讯口联接本公司开发出来的多机通讯转换器,用一台PC机连

接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效

率,使实验室工作向智能化、网络化发展。

二、主要技术参数:

直流电机1台:额定功率355W,额定转速 01100r/min,输入电源: 单

相三线 AC220V±10%  50Hz
2
、电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A

3、直流调速器1个:采用PWM脉宽调制技术,输出电压 0110VDC,输出电流 4ADC

4、数显转速表1个:显示电机的输出转速。

5、数显转速表1个:显示电机的输出转速。

6、数据采集器 1套:具有一路模拟量输入通道和一路数字量输入通道。

7、称重传感器1个:额定载荷5kg;灵敏度1.0mV/V

8、光电传感器1个:可精确的测量电机的转速。

9、机械零部件1套:齿轮、联轴器、刚性轴、弹性轴等。

10、速比:i=1
11
、最大封闭功率:P8=1500W

12、试验齿轮模数:m=2
13
、齿数:Z4=Z3=Z2=Z1=38
14
、最大封闭扭矩:TB=15NM
15
、中心矩:A=76mm
16
、外形尺寸:900×620×880(mm)
1
)重  量:90kg

三、实验台架

采用2.0mm或以上的铁质双层亚光密纹喷塑结构,内部框架结构,下拉式操作面板,铸件平板台面。设有带锁柜子,可放置配件及资料等。设有四个带刹车万向轮,便于移动和固定。
