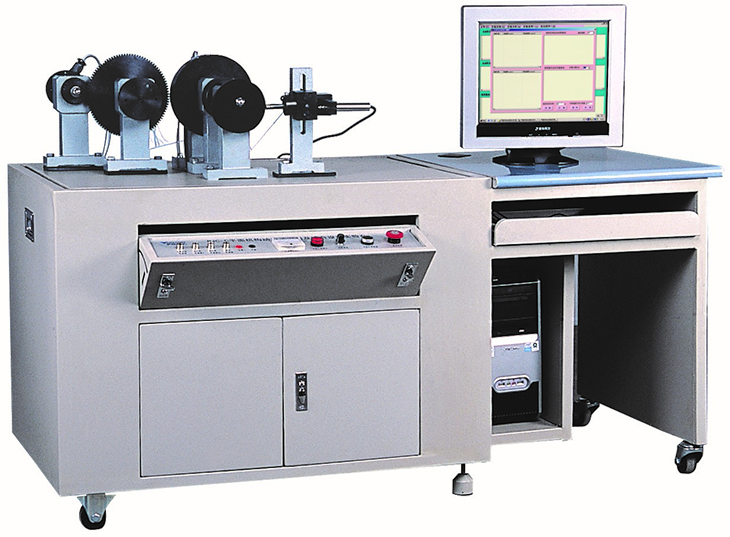

SBPJC-C平面机构运动分析综合测试分析实验台
平面机构运动分析综合测试分析实验台是《机械原理》课程教学的综合性实验台，主要用于平面机构的设计及运动学、动力学分析。
一、性能特点：
1.平面机构运动分析综合测试分析实验台的实验机构安装在一个可水平方向自由移动的单自由度振动系统中；
2.一机多用是本台显著优点，实验装置采用模块结构，一台设备可实验五种机构的快速拼装及测试（曲柄摇杆机构、曲柄滑块机构、曲柄导杆滑块机构、凸轮机构、槽轮机构）;
3.所有的杆构件长度可无级调节、分析该参数改变对机构运动特性的影响；
4.实验台采用操作台与电脑桌连体设计，电器控制板采用内置翻盖结构，美观实用，安全性强；
5.计算机测试分析软件功能强大，可自动或人机结合进行测试分析，运动模拟，理论仿真，保存数据和提高实验报告的模块。
二、主要技术参数：
1、曲柄摇杆机构：
曲柄长：30～50mm
连杆长：200～260mm
摇杆长：180～225mm
机架长：180～200mm
机架加速度计的方向角可调：0～360°
2、曲柄滑块机构：
曲柄长：30～50mm
机架长：150mm
滑块最大行程：150mm
滑块偏距：0～50mm
3、曲柄导杆滑动机构
电机功率≥125W
主轴调速范围：0～250转分
曲柄长：30～50mm
导杆长：180～225mm
连杆长：200～260mm
机架长：150mm
滑块偏距：0～50mm
滑块最大行程：150mm
4、凸轮机构
基圆半径60mm
推杆行程：20mm
推杆偏距：0～10mm
凸轮可更换4个（8种运动规律）
滚子半径：7.5mm
5、槽轮机构
配有二个槽轮,两个拨盘
拨盘圆销数:n=1
槽轮中心距:a=150
槽轮槽数:Z1=4
Z2=8
6、测试传感器：角位移传感器:输出电压:0～5V
脉冲数:1000P 2支直线位移传感器：输出电压：0～5V 量程：160L
1支
7、交流电机：120W
产轴调速范围：0～90rpm
8、配送测试软件1套。
9、外形尺寸：1200×700×780mm
|
