纯电动汽车教学诊断系统

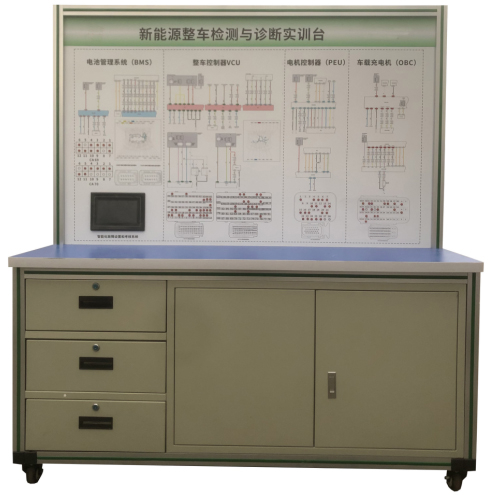

SBC-XNYZD纯电动汽车教学诊断系统



一、产品简介

采用纯电动汽车原车插接器实物制作,无损原车部件与线束,包括电机控制MCU、电池电控BMSVCU控制、车载充电系统插接器及专用线束,通过专用线束与车辆连接,可直接在检测台面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统(电机控制MCU、电池电控BMSVCU控制、车载充电系统)相关的实验实训内容。适合于 "新能源汽车检测与维修"整车的实训教学。

二、功能特点

1.通过专用线束与车辆连接(订制连接线束,无损原车部件与线束),断开专用线束后车辆功能完整。新能源整车检测与诊断实训台与新能源整车联动使用(汽车需要另外配套)

2.车辆结构完整,各控制系统、传感器、执行器齐全,可正常运行。

3.可通过原车仪表显示整车动、静态信号参数。

4.配备  新能源汽车电机控制MCU、电池电控BMSVCU控制、车载充电系统原理教学板。

5.实训台面板采用带检测端子的原理面板:面板打印有永不褪色的彩色控制单元和执行器、传感器端子图;并安装传感器与执行器的检测端子。

6.可以实现多名学员同时进行车辆高技术的维修诊断实训。

7.设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建(带钢制抽屉3只,双开门储物柜),耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

8.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点24个。

9.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。

三、技术规格

1.外形尺寸(mm):1500×700×1700mm(××)

2.面板外形尺寸(mm):1488×948mm(长*宽)

3.移动脚轮:100*60mm

4.工作温度:-40℃+50℃

四、实训(实验)项目

1.实现新能源汽车电机控制MCU、电池电控BMSVCU控制、车载充电系统各项目实训

2.各控制器模块的结构和工作原理;

3.各控制器的检测;

4.新能源汽车故障码的读取方法;

5.分析新能源汽车故障现象,掌握新能源汽车故障排除方法。

6.新能源汽车维修与保养实训。

7.新能源汽车大赛培训实训。

五、基本配置

1. 故障设置控制器1套;

2. 新能源整车在线检测实训台1套;

3. 考核系统 1套;
