机电一体化综合实训室,机电一体化操作台

培养目标：机电一体化技术专业培养具有机械制造技术、自动控制技术、传感器技术、伺服控制技术及数控设备的操作、加工、维护检修等方面的理论知识与专业技能。在各类机电、制造行业，从事机电一体化设备的控制、安装与使用、故障分析和维修，机电设备营销，数控设备的操作、维护和编程、安装调试及维修等方面的技术应用技能型人才。
机电一体化技术专业实训
主干课程：机械制图、机械工程CAD、机械基础、电工电子技术、机械制造技术、CREO三维造型设计、机床电气控制、液压与气动技术、互换性与测量技术、机电一体化技术、机电设备控制技术、数控机床编程与操作、数控线切割技术、PLC应用技术、传感器与检测技术、自动化生产线技术、UG自动编程及加工、机电设备故障诊断与维修、先进制造技术等。
就业面向：经过近些年的发展，专业配套有优越的实训基地，构建有完整的培养模式和培养机制，共培养技术技能型人才千余人，分布在全国各地的大中型企业、事业单位及海外（新加坡、越南），在用人单位享有很高声誉，特别是海外企业对学生更是赞誉有佳。
职业发展：技术员、技术工程师、机械工程师、电气工程师、项目经理等。

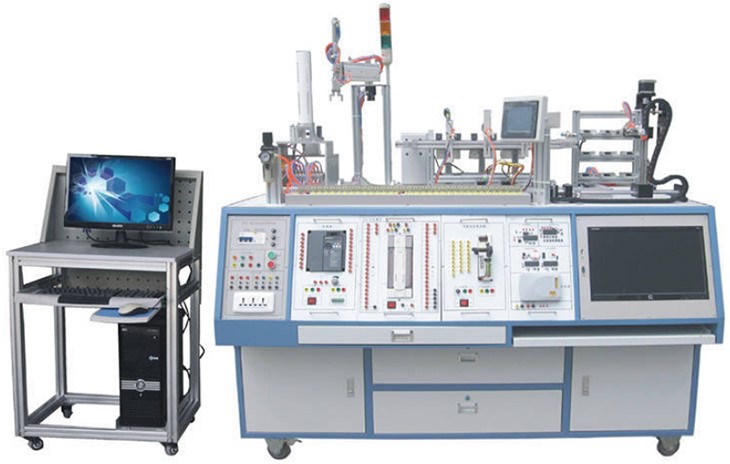

SBN-236C机电一体化综合系统实训装置

一、产品概述：

机电一体化综合系统实训装置根据任务引领式行为导向教学法,以重点培养学生的动手实操能力，团队协作能力,创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台，生产供料单元,运输单元及仓库单元等部分组成,学生可根据学习需求按照实训项目要求选择需要的部件和安装位置,可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。多种控制方式融为一体，同一种负载模型可以通过多种驱动方式进行控制，真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点,集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术,全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。

二、技术参数：

1、工作电源：三相五线 380V±5％ 50Hz

2、安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

3、接线方式：半集中/开发双型接线

4、额定功率：0.8 Kw

5、环境温度：－10℃ ～40 ℃

6、相对湿度：≤90%(25 ℃)

7、外形尺寸：1600×925×1050mm

8、变频器：西门子V20变频器

9、P L C：西门子CPU1214C+SM1223

10、步进电机：24VDC 9级细分 2A

11、PLC扩展模块：SB1231

12、触摸屏：昆仑通态TPC7062TI

13、电机控制单元：220/380V 双向控制 1：50减速箱

14、气动元器件：原装SMC或亚德客

15、设备重量：100kg

三、产品结构：

1、实验桌：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。可以内嵌入计算机系统，并配备可隐藏式书桌，既能做实操平台又能做编程工位还能进行理论教学。桌下前柜内存放执行模型电脑机箱等，后柜可用于存储实训模块，抽屉内具有工具箱模具，便于存放工具、万用表、导线、实验指导书等，方便实训室管理。

桌面部分：采用20mm铝型材拼接式设计，铝型材表面平均分布T型槽，学员可以利用T型槽轻松布局和安装执行机构零件，方便实训操作。

实训模块：外壳采用优质钢板加工而成，表面进行静电喷塑处理。面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。

2、实训模块具有两种接线模式，可以开放单独对实训单元的IO进行连接，也可以统一分配地址，减少接线所耽误的时间。

实训单元: 共包括上料站、搬运站、分拣站和仓储站，采用优质铝材或异型材做框架，原装SMC或欧姆龙元器件做电控检测部分，每个站与站之间可自由组合搭配，形成不同的控制模式，方便教师设置课题。如（按物料流动顺序）：课题一、上料单元→搬运单元→分拣单元→仓储单元，课题二、仓储单元→搬运单元→分拣单元，课题三、上料单元→仓储单元→搬运单元等等，可以任意组合，灵活多变。每个实训单元都配有特制的底座，底座上集成执行单元机构、电磁气动阀、传感器保护电路等装置，实训方便接线简便可靠。

四、机电一体化实训装置优点：

1、设备采用了全钢制结构，计算机嵌入式设计，既符合编程又方便机械装调，突出了实训设备一体化的特点，增强了实训室的整体效果，便于日常管理；

2、集成了多种控制方式，实训机构可以通过PLC控制，真正做到任务引领的方式将多专业知识有机融于一体；

3、模块化设计，兼容多种型号的PLC、变频器等工控装置，实现因地制宜的多元化教学，可针对不同的教材与教学大纲开展实训项目；

4、不拘一格的运动实训单元设计，运动实训单元包括上料单元、搬运单元、分拣单元和仓储单元，几个单元之间位置可以互换，不拘于一种组合方式，物料流动形式具有多向性，全方位激发学员的创新思维；

5、多种驱动方式，本套设备集成了多种类型的电机，均可对同一负载进行驱动，如分拣机可以用三相异步电机通过变频器带动，也可以通过直流电机、步进电机或者伺服电机带动，自由更换，训练与考核学员综合运用能力。

序号	配置名称	型号规格	单位	数量	备注
1	实训台	计算机内嵌式设计	套	1	配备可隐藏式书桌装置，集成计算机系统、工具箱、模块存储柜
2	上料实训单元	SMC或亚德客	套	1	通过气动组件、传感器组成的自动上料执行控制单元。
3	搬运实训单元	SMC或亚德客	套	1	通过气动组件组成的搬运物料执行控制单元
4	分拣实训单元	SMC或亚德客	套	1	通过皮带、颜色传感器、材质传感器、气动组件、电动机、编码器组成的物料分拣控制单元
5	仓储实训单元	SMC或亚德客、	套	1	通过丝杆装置、步进系统、气动组件组成的仓储执行控制单元
6	人机界面实训单元	昆仑通态TPC7062TI	套	1	集成化控制单元，可实现人机对话
7	警示器实训单元	24VDC	套	1	红色、绿色指示灯，指示系统工作状态
8	PLC实训模块	CPU1214C+SM1223+SB1231	套	1	配套模拟量模块，可实现模拟量输入输实验与晶体管输出的实验，增加实训项目
9	变频器实训模块	西门子V20	套	1	驱动三相步进电机
10	步进电机实训模块	多细分度可调 2A输出	套	1	包含两套步进电机驱动模块
11	电机实训模块	三相减速电机	套	1
12	电脑	台式联想	台	1	1.CPU I5-7400主板≥四核CPU主频≥3.8GHZ，2.芯片组≥B300主板芯片组。3.扩展槽 1个PCI-E16，1个PCI-E1。4.内存≥ 8G DDR4 2133 。5.显卡高性能独立显卡，显存≥2G。6.显示器≥ 21.5寸。
13	实操工具包	扳手、螺丝刀、特种工具	套	1
14	各类实验导线		套	1
