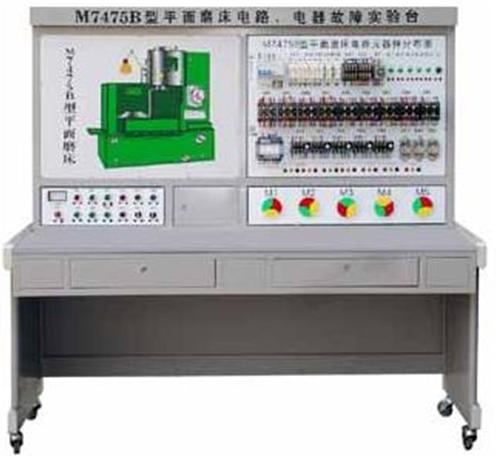

SB-M7475B型平面磨床电气技能实训考核装置



一、概
M7475B
型平面磨床电气技能实训考核装置是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制的教学、考核而研制的实训设备。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器,因而它可作为社会电工类职业培训中机床电气维修方面的实训设备,同时可作为职业资格培训考核用。通过本装置的实训,不仅能提高学生的动手能力,而且还克服了以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时,为高层次维修技能的训练,提供了较理想的设备,从而实现了耗资少、教学效果显著的目的。


二、适用范围
本装置适用于M7475B平面磨床电气控制的模拟与M7475B平面磨床电气故障排除的技能考核。
三、技术性能
1.
输入电源: 三相四线~380V±10% 50HZ
2.
工作环境: 温度-10℃~+40℃,相对湿度<85%25℃)海拔<4000m
3.
装置容量:<1kVA
4.
外形尺寸:141cm×72.5cm×153.5cm
四、装置的基本配置
1.SB-M01
电源控制面板(铝质面板)
(1)
交流电源(带有漏电保护措施)
提供三相交流电源(380V)
(2)
人身安全保护体系
电压型漏电保护器:当线路出现的漏电时,控制屏内的接触器便立即跳闸,从而切断了电源。
电流型漏电保护装置:控制屏若有漏电现象,当漏电流超过一定值时,即切断电源。
2.SB-M01
(铝质面板)
面板上安装有机床的所有主要电器及动作指示灯,机床的所有操作都在这块面板上进行,指示灯用于指示机床相应的动作。
面板上印有M7475B平面磨床示意图,可以很直观地看到该平面磨床的外形轮廓。
3.SB-M03
(铁质面板)
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,能直观地看到它们的动作状况。
4.
三相异步电动机
3
380V三相鼠笼异步电动机,分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5.
故障开关箱
设有32个开关,其中K1K24用于故障设置;K25K31保留;K32用作指示灯开关,它用于设置机床的动作指示。
6.
实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
五、实训项目
1.
熟悉常用低压电器的机构、原理
2.
通过测量找出线路上的故障点
3.
对机床故障的排除
4.
设置故障点,作为维修电工的技能考核台
