SB-ZDY减速机与电机实训设备

一、减速机与电机培训设备概述

"减速机与电机实训设备"是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、等相关单位的培训设备。

ZDY减速机是一种常见的工业减速装置，通常与电机（如直流电机、交流电机）配套使用，通过齿轮传动实现降低转速、提升扭矩的功能。通过多级齿轮减速，将电机的高转速转换为低转速，同时放大输出扭矩，适用于重载启动或持续负载场景,可搭配直流电机、交流电机、步进电机、伺服电机等，广泛用于自动化设备。

B3卧式三相鼠笼异步电机是一种常见的电动机类型，广泛应用于工业、农业、家电等领域。电机使用三相交流电源供电，转子结构为鼠笼型，功率从几百瓦到几百千瓦不等。B3电机的安装方式为卧式，底脚安装。电机通过底脚固定在基座上，轴伸方向为水平。

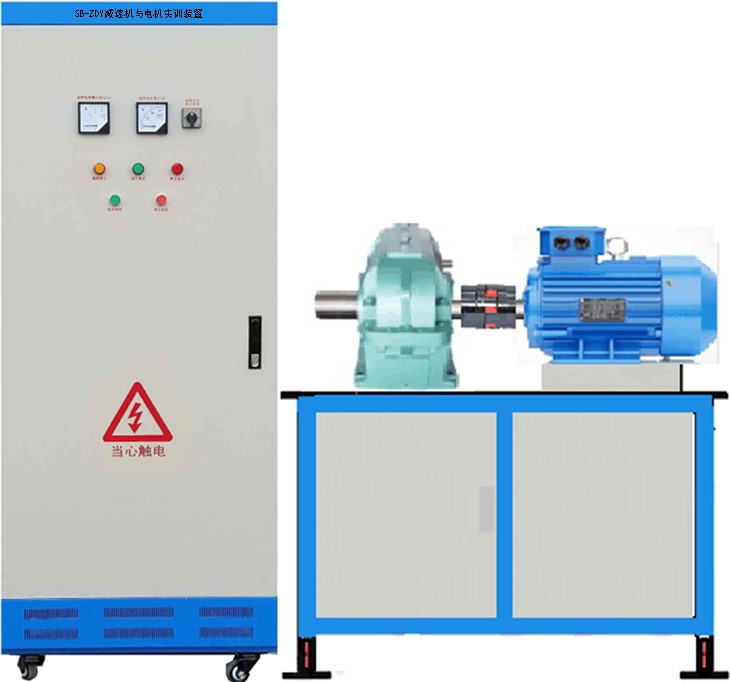

（设备外形参考图片）

二、减速机与电机培训设备特点

1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2.控制柜的器件选型、安装、接线等严格按照"电气设备安全设计导则"、"低压系统内设备的绝缘配合"、"电工成套装置中的导线颜色"、"电机线端标志与旋转方向"等国家相关标准的规定进行设计。

3.所用器件均采用国内外知名品牌，产品质量有保证。

4.采用工业变频器器，以及Y系列三相鼠笼电动机为控制对象，模拟电动机起动，贴近工业现场。

5.提供各种保护功能，实训安全可靠。

三、技术性能

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m

3.装置容量：＜3kVA

四、系统配备

本设备主要有电气控制柜，减速机与异步电机传动平台等

（一）电气控制柜介绍

实训柜主要由柜体、电气室、变频器等组成，带专用电机连接电缆。

1.柜体

柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。

2.电气室

正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关等。电气室内部主要由断路器、熔断器、交流接触器、电动机热保护器等器件组成。设备带有启动，停止，急停按钮。

3.变频器

变频器安装在电气柜内部，调速旋钮安装在柜子前面板上，采用日本三菱E740-2.2KW变器，外部电位器模拟量调速。

（二）减速机与异步电机传动平台

1.减速机与异步电机传动平台

由实训桌体（四周由40*40方管构成），三相鼠笼异步电动机，调节机构，联轴器，减速机等组成。平台桌体设有万向轮，便于移动与固定。
